Ein 50-Cent-4-Zellen-Tetraeder-Drachen

In 2003 zusammengefrickelt von Veit Wahlich <cru [at] zodia [dot] de>.

Vorwort

Mit den folgenden Bildern dokumentiere ich den Bau eines 4-zelligen Tetraeder-Drachens aus Alltagsgegenstaenden, wie sie fast jeder uns zuhause herumliegen hat.
Er ist guenstig, kinderleicht zu basteln und hat doch eine beeindruckende Erscheinung - ein Bastelspass fuer verregnete Nachmittage im Herbst mit spaeterem Spielspass oder vielleicht auch ein kleines Projekt fuer den Werkunterricht in der Schule. Fuer letzteres ist er besonders gut geeignet, da er aus 4 getrennten Zellen besteht, die zuletzt zusammengesetzt werden. Daher laesst er sich auch gut in Gruppen zu 4 Personen fertigen, wobei ein Zeitaufwand von 30 bis 120 Minuten entsteht - je nach verwendetem Material, Groesse, Sorgfalt bei der Verarbeitung und natuerlich Anzahl, Alter und Geschick der Bastler.

Material

Material

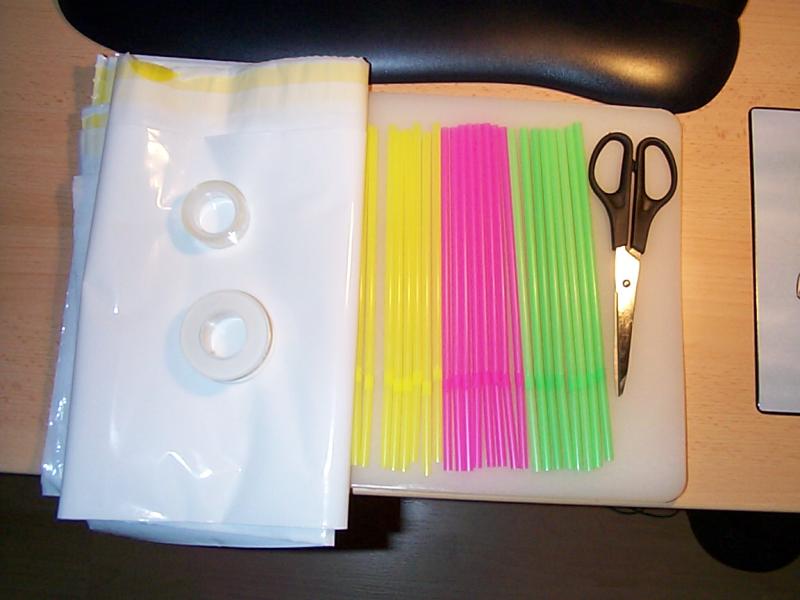

Wir benoetigen an Material (pro Drachen) sowie Werkzeug:

Kosten

Die Kosten fuer das reine Material betragen im Normalfall pro Drachen unter EUR 0.50.
Bei der weiteren Kostendrueckung helfen auch die Fastfood-Ketten. Wen dabei ein schlechtes Gewissen plagt, der sollte vielleicht noch einen der ueberteuerten Burger erstehen... ;)

Vorbereitung

Vorbereitung

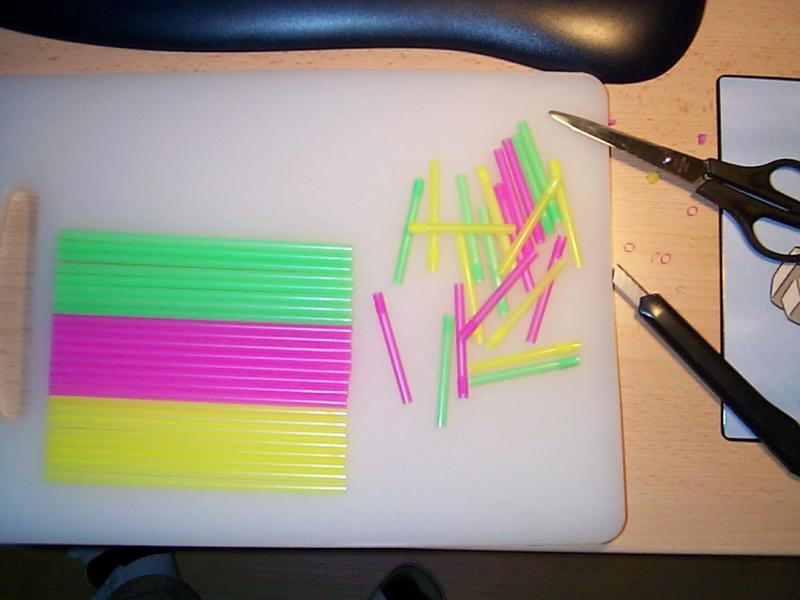

Sind die Strohhalme geriffelt ("ausziehen und knicken"), so muss dieser Bereich vollstaendig entfernt werden. Die verbleibende Roehre sollte eine Laenge von 15cm nicht unterschreiten, um die Flugfaehigkeit sicher zu stellen. Es ist nicht unbedingt erforderlich, dass die Strohhalme wirklich gleich lang sind - 1 oder 2mm Unterschied sind kein Problem, da das Tetraeder eine selbststabilisierende Form ist.

Die Strohhalme duerfen auf keinen Fall gequetscht oder verknickt sein - dies wuerde die Stabilitaet des Drachens erheblich beeintraechtigen. Dies wird umso wichtiger, je laenger oder duenner die Strohhalme sind!

Warum Strohhalme?

Wir benutzen Strohhalme aus 2 Gruenden:

Schritt 1

Schritt 1

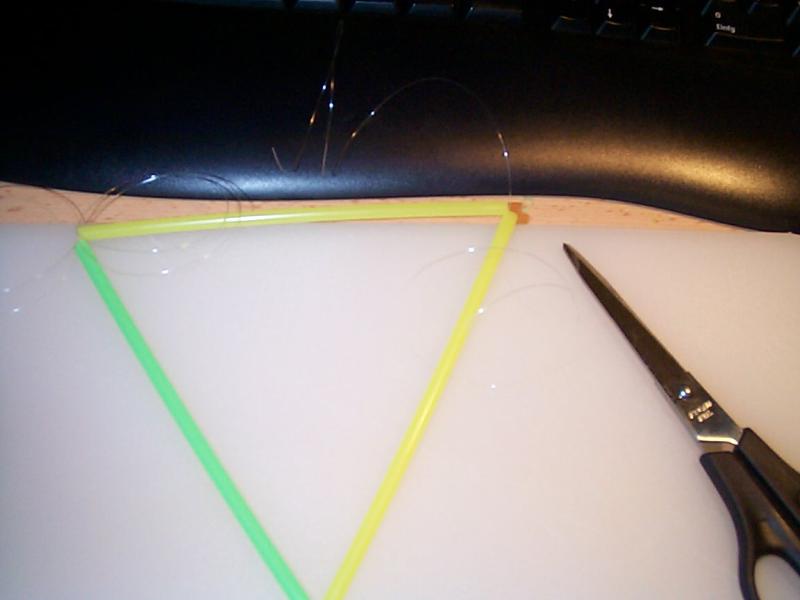

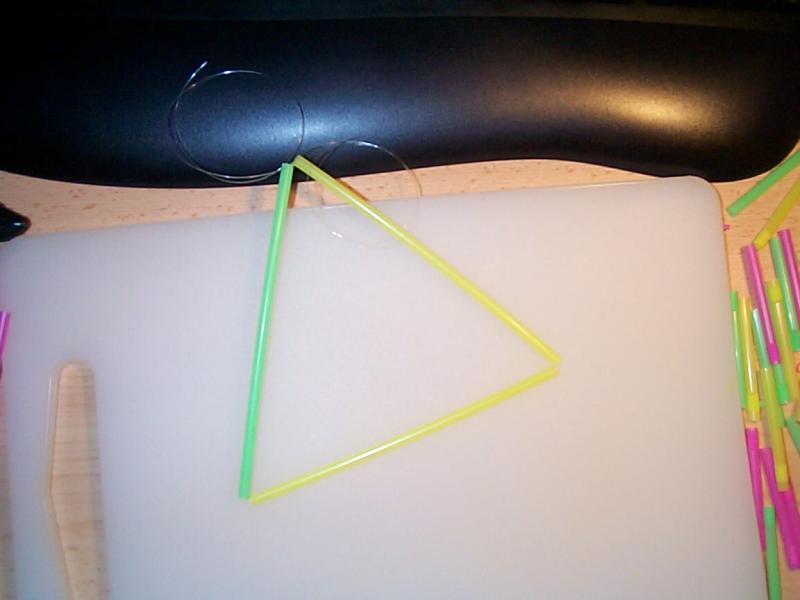

Der erste Schritt zum Bau der Tetraeder ist ein Dreieck.

Dazu schneiden wir zunaechst ein Stueck von der Schnur ab. Dieses sollte mindestens 4x so lang wie ein Strohhalm sein plus etwa 12cm, damit wir die Enden leicht verknoten koennen.

Hier gilt: Mehr ist besser als weniger!

Anschliessend faedeln wir einfach 3 der Strohhalme auf und verknoten diese zu einem Dreieck. Dabei ist der Knoten so zu positionieren, dass das eine Ende nur etwa 6cm kurz ist, sodass das andere Ende etwa eine Strohhalmlaenge + 6cm lang ist.
Der Faden sollte gespannt sein, sodass das Dreieck stabil ist, aber nicht zu stramm, damit es sich nicht verformt. Die Enden der Schnuere auf keinen Fall abschneiden, da wir diese fuer den spaeteren Zusammenbau des Drachens noch benoetigen!

Schritt 2

Schritt 2
Nun schneiden wir 2 Stuecke Schnur zurecht:
Das 1. Stueck soll mindestens 2x so lang wie ein Strohhalm plus 12cm sein.
Das 2. Stueck braucht lediglich etwa 12cm lang sein.

Die Schnuere knoten wir an jeweils einer der beiden "freien" Ecken um die Schnur, die wir im vorherigen Schritt durch die Strohhalme gezogen haben.

Dabei muss der Knoten der langen Schnur wieder so plaziert werden, dass das eine Ende nur 6cm lang ist.
Der Knoten der kurzen Schnur wird einfach in der Mitte der Schnur plaziert.

Schritt 3

Schritt 3

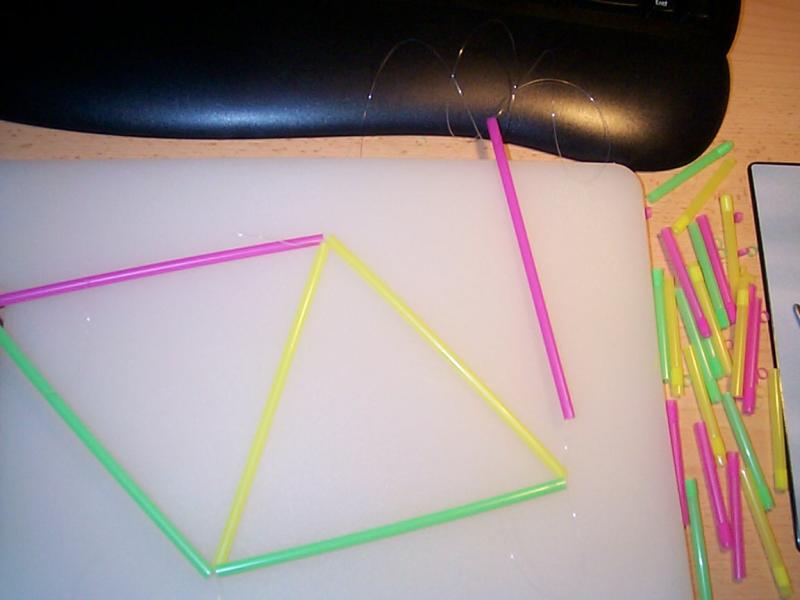

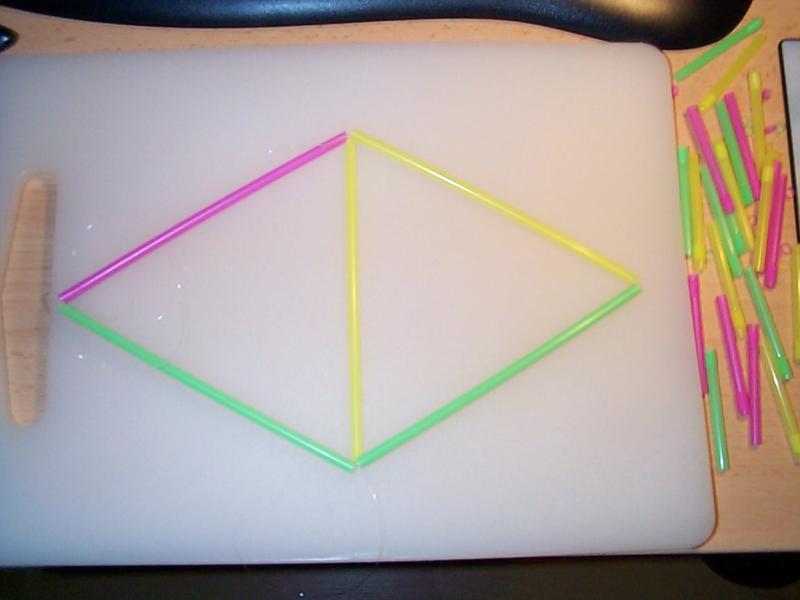

Die beiden laengeren Schnuere faedeln wir durch je einen weiteren Strohhalm und verknoten die Enden, sodass die abgebildete Rautenform entsteht.

Die Schnurr sollte nach dem Verknoten straff, aber nicht zu straff sein. Die verknoteten Schnurenden sollten nun etwa 6cmbzw. eine Strohhalmlaenge plus 6cm lang sein.

Schritt 4

Schritt 4
Die verbliebene laengere Schnur ziehen wir durch einen weiteren Strohhalm.

Schritt 5

Schritt 5

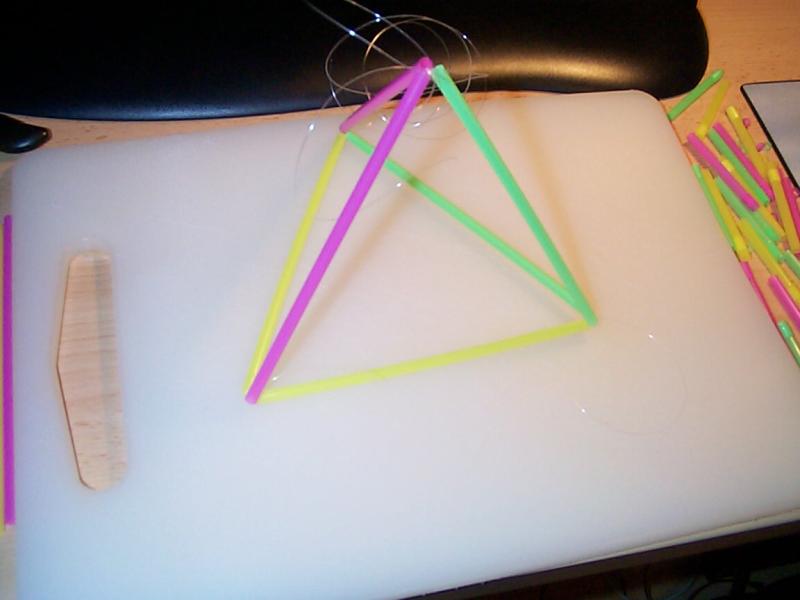

Nun koennen wir das Tetraeder zusammenfalten und verzurren.

Die Schnur aus dem einzelne Strohhalm wird dazu an eines der beiden Enden der kurzen Schnur geknotet, die wir vorhin an eine Ecke geknotet haben.

Die erste Tetraederzelle ist damit fertig. Hiervon benoetigen wir jedoch 3 weitere, da sich der Drachen aus insgesamt 4 solcher Tetraeder zusammensetzen soll.

Schritt 6

Schritt 6

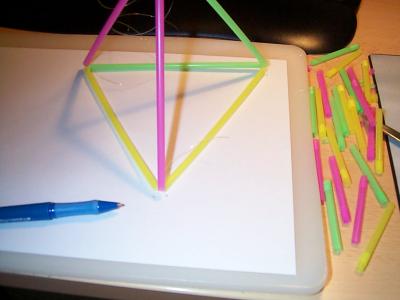

Als naechstes muessen wir ein Schnittmuster fuer die Bespannung der Tetraeder anfertigen.
Dazu verwenden wir ein Blatt Papier oder besser sogar Fotokarton.

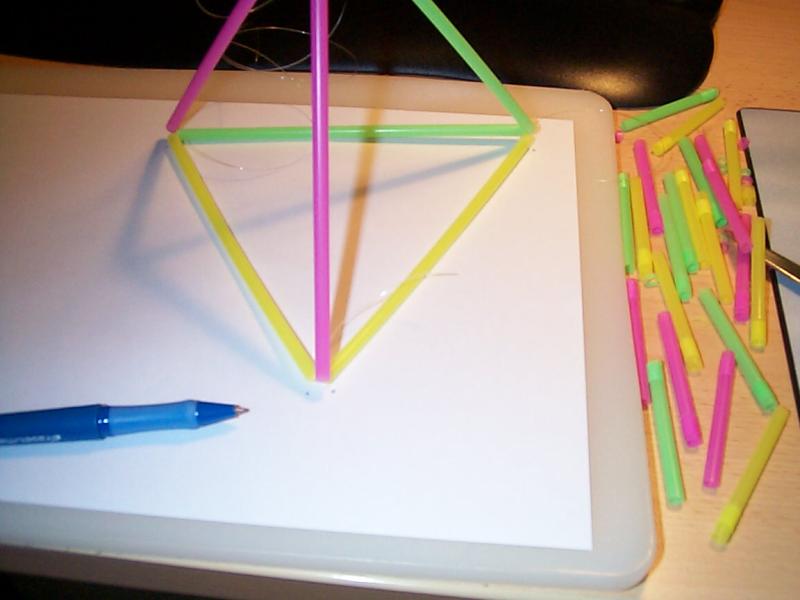

Wir stellen eines der Tetraeder mit einer Ecke in eine Ecke des Blattes - mit etwa 2cm Abstand vom Rand.

Dann markieren wir mit einem Stift die Eckpunkte der auf dem Blatt aufliegenden Strohhalme, sodass sich anschliessend auf dem Blatt 6 Punkte befinden.

Schritt 7

Schritt 7

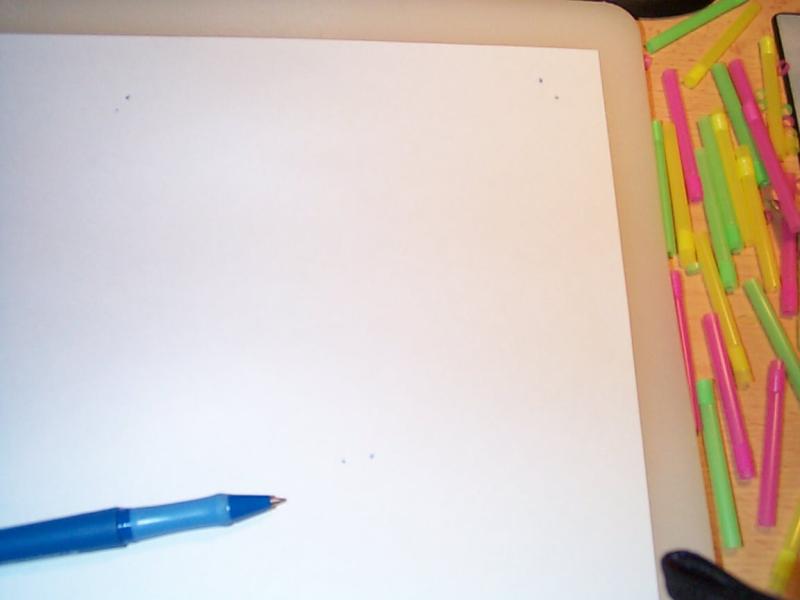

Hier ist zu sehen, wie in etwa die Punkte verteilt sein sollten. (Ggf. durch Klick auf das Bild das Foto in doppelter Groesse oeffnen!)

Schritt 8

Schritt 8

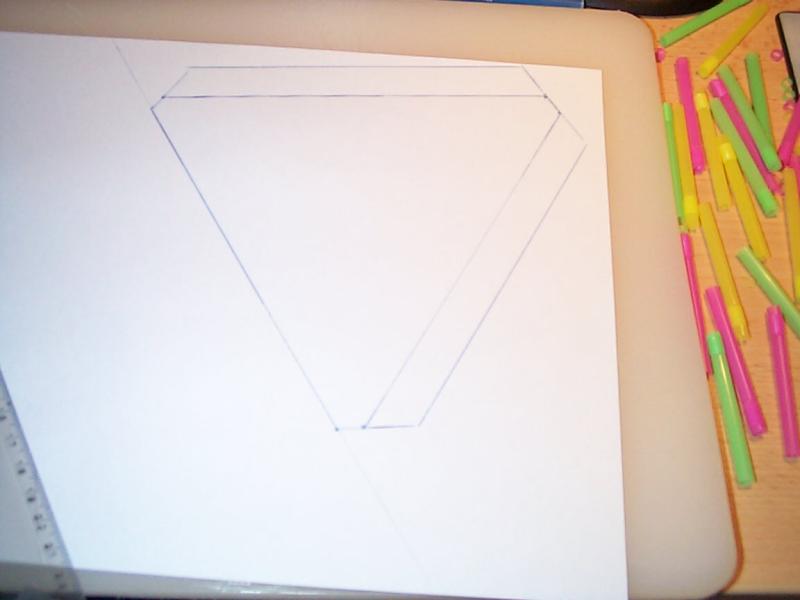

Mit einem Lineal werden die Punkte nun verbunden und die Form ggf. korrigiert. Die Linien an den Ecken werden auf jeder Seite um jeweils ca. 1.5cm verlaengert und parallele Linien zu den Laengsseiten des Dreiecks eingezeichnet, um eine Hulse fuer die Strohhalme zu schaffen, ausser bei der Laengsseite in der Mitte des Blattes, an welche zu einer Spiegellinie verlaengert wird.

1.5cm fuer die Huelsen sind bei Strohhalmen mit 5mm Durchmesser vollkommen ausreichend zum Kleben mit Klebstoff oder Klebefilm.

Schritt 9

Schritt 9

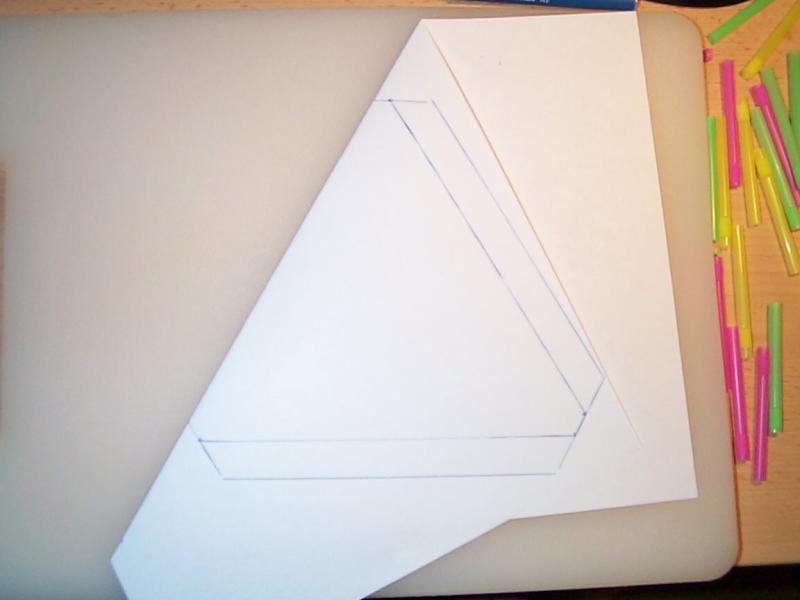

Die Zeichnung wird an der Spiegellinie sauber gefaltet...

Schritt 10

Schritt 10

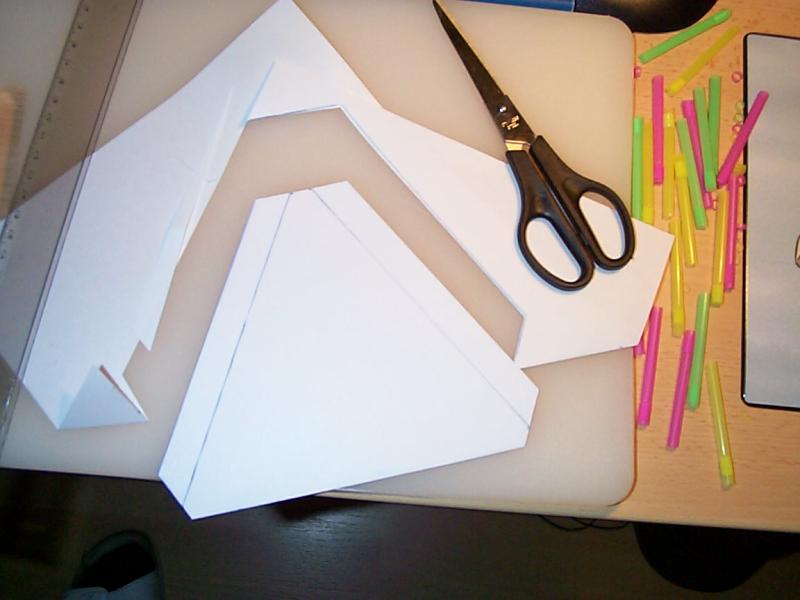

... und die Form anschliessend ausgeschnitten.

Hier wurde dazu eine Schere verwendet - schneller und meist auch genauer geht es jedoch mit einem Cutter und einem festen, geraden Gegenstand zum Anlegen, z.B. ein Metalllinieal.

Schritt 11

Schritt 11

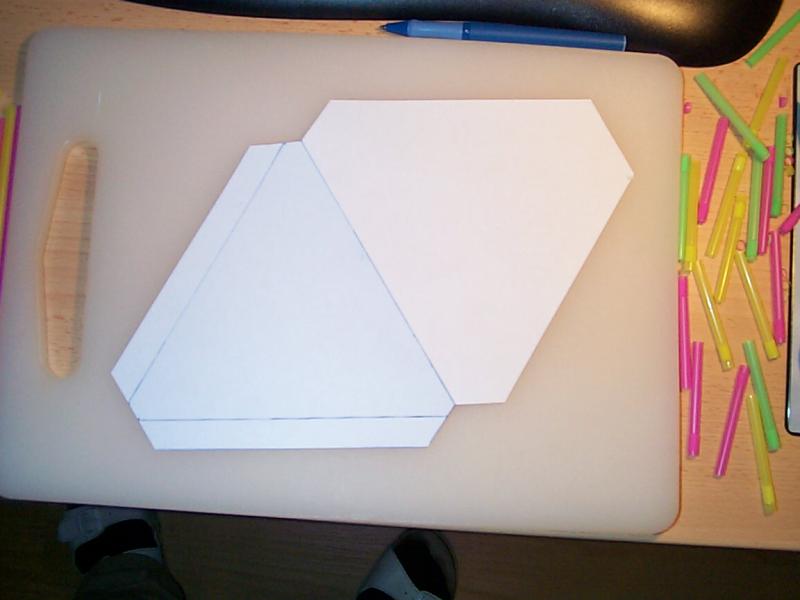

So sollte die Form anschliessend aussehen. Sie soll spaeter an jedem der Tetraeder 2 Seiten bespannen.

Schritt 12

Schritt 12

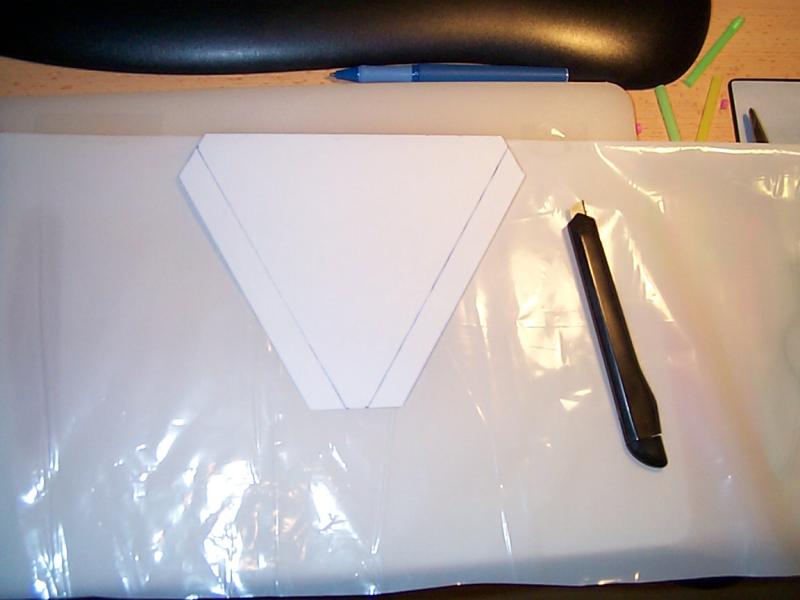

Am schnellsten und einfachsten geht das Ausschneiden, indem man das Spannmaterial faltet (bei Stoffen ggf. eine Falte hineinbuegeln), auf einer Schneideunterlage fixiert (hier mit Klebefilm) und die Form mit der gefalteten Seite auf die Falte des Spannmaterials auflegt.
Die Form wird dann mit einem Cutter entlang der Form ausgeschnitten.

Laesst sich das Material nicht gut falten oder es steht kein Cutter zur Verfuegung, so kann man die auseinander gefaltete Musterform auch auf das Material auflegen, mit einem geeigneten Stift umreissen und mit der Schere ausschneiden. Eine Faltung ist jedoch vorzuziehen, da die Falte beim Anbringen auf das Tetraeder als Orientierung fuer die Position dienen kann.

Schritt 13

Schritt 13

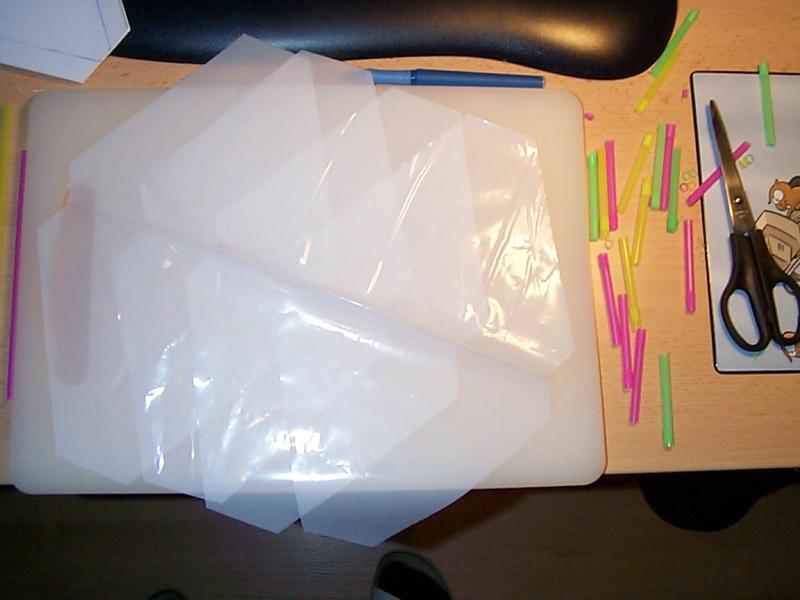

Insgesamt benoetigen wir 4 Stueck der Bespannung - fuer jedes der 4 Tetraeder eine.

Schritt 14

Schritt 14

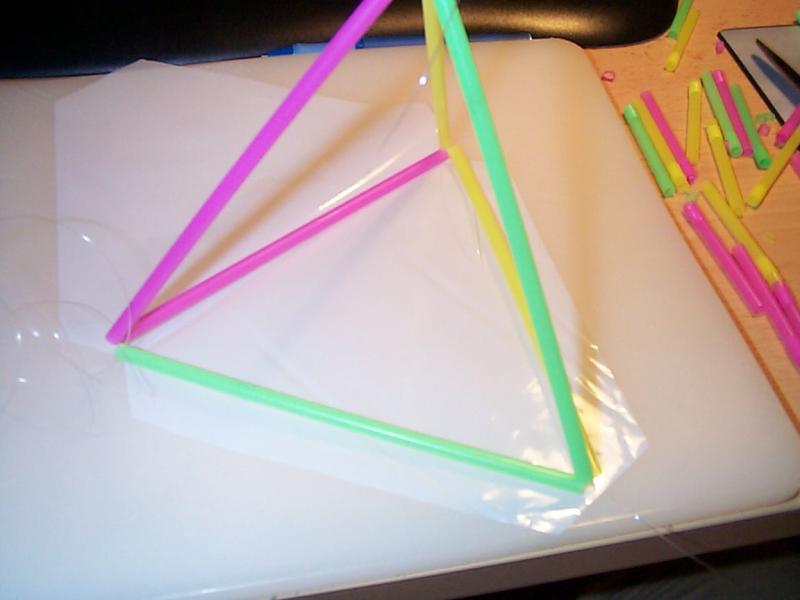

Nun werden die Tetraeder bespannt.

Dazu stellen wir eine Kante des Tetraeders auf die Falte. Je nach Material empfielt es sich, das Tetraeder in dieser Position zu fixieren, z.B. mit einem Stueck Klebeband.

Anschliessend werden die Laschen umgelegt und festgeklebt, sodass die Bespannung relativ straff auf dem Tetraeder sitzt.

Ich habe hierfuer Klebefilm verwendet. Klebstoffe sind jedoch leichter zu korrigieren und einfacher zu verarbeiten, jedoch muessen sie sich auch fuer das jeweilige Spannmaterial eignen.

Schritt 15

Schritt 15

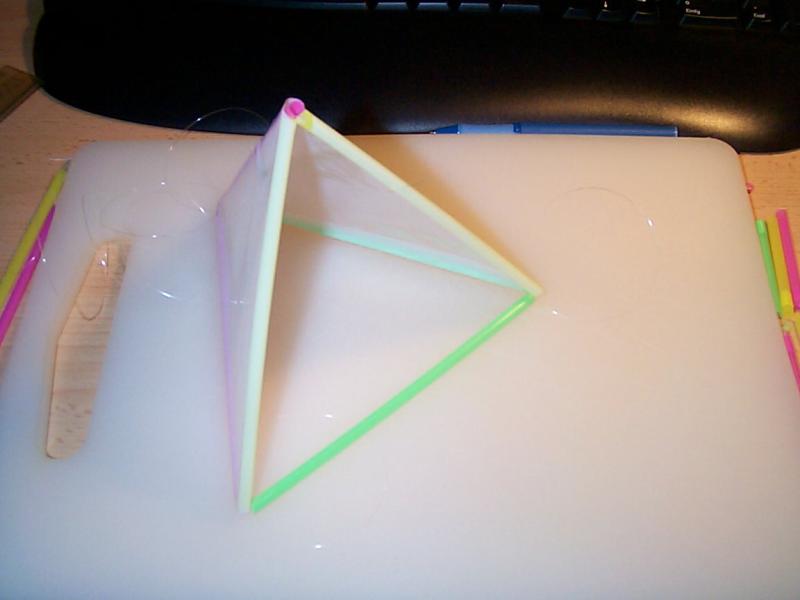

Hier ein fertig bespanntes Tetraeder. Die Bespannung wird nun fuer die 3 verbleibenden Tetraeder durchgefuehrt.

Schritt 16

Schritt 16

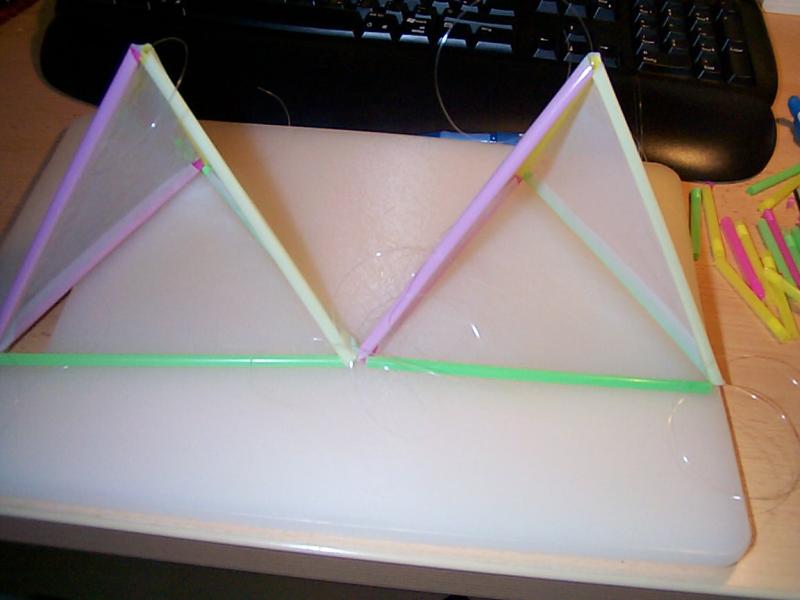

Sind alle 4 Formen bespannt, kann der Drachen zusammengebaut werden.

Zunaechst stellen wir 2 der Tetraeder nebeneinander und verknoten diese am Verbindungspunkt mit den Schnurenden.

Es ist dabei stets darauf zu achten, dass die Bespannung aller verbundener Tetraeder identisch ausgerichtet ist!

Schritt 17

Schritt 17

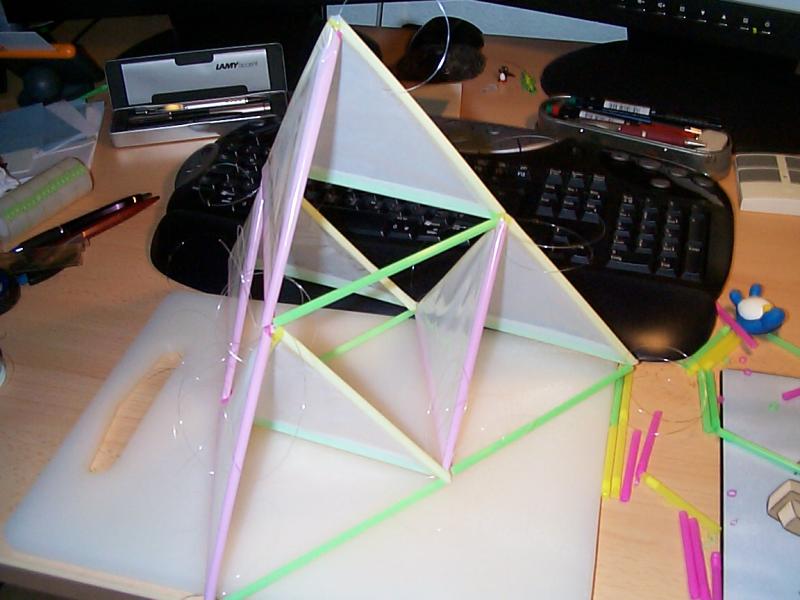

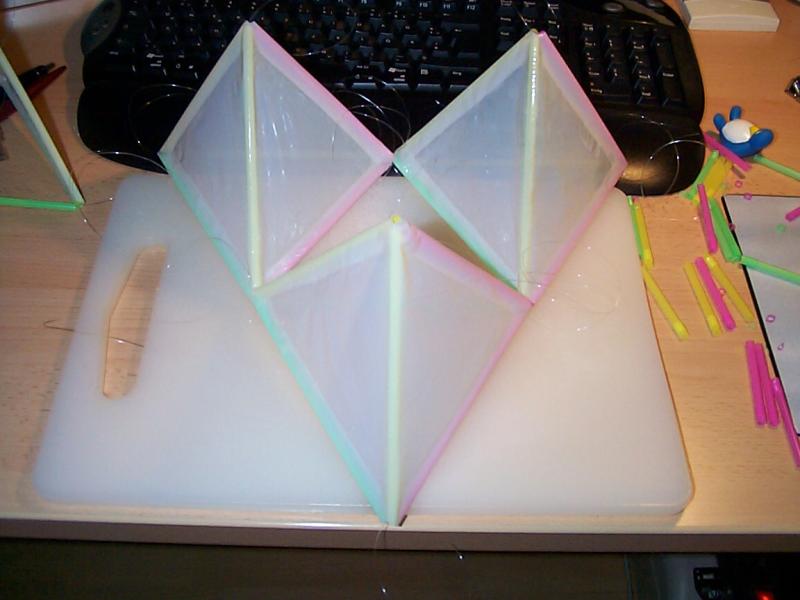

Nun knoten wir ein drittes Tetraeder an die beiden bereits verbundenen Formen. Dazu sind 2 Knoten notwendig.

Schritt 18

Schritt 18
Zuletzt wird das 4. Tetraeder mit 3 Knoten auf dem Drachen montiert.

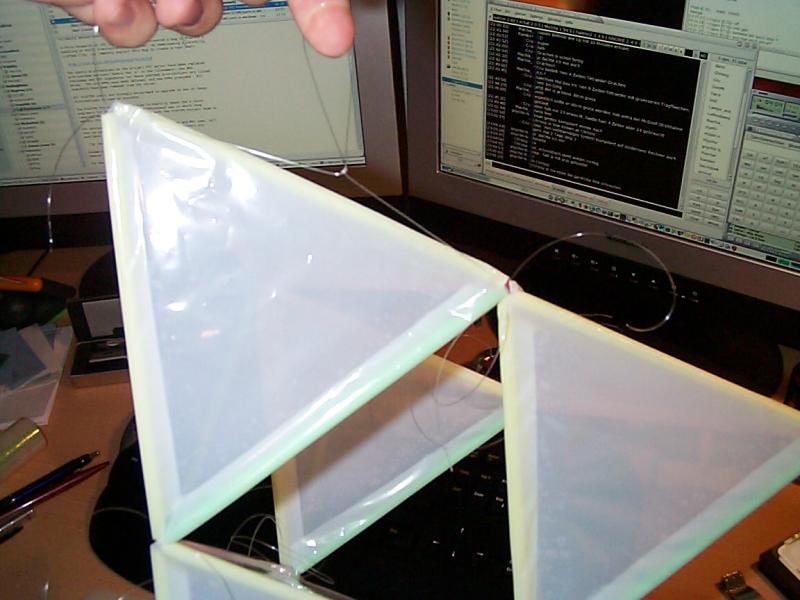

Der Drachen ist nun fast fertig. Was noch fehlt ist die Waage, an der spaeter die Drachenschnur befestigt wird. Sie wird an der geschlossenen Seite des obersten Tetraeder befestigt.

Das oberste Tetraeder ist das, welches die Spitze oben hat, wenn man das Tetraeder mit geoeffneten Seiten auf den Tisch stellt. Das koennen 2 verschiedene Tetraeder sein, je nach dem, auf welche der beiden geoeffneten Seiten man den Drachen stellt.

Schritt 19

Schritt 19
Allgemein gibt es 2 Varianten der Waage:

Schritt 20

Schritt 20
Die noch abstehenden Enden der Schnuere werden nun abgeschnitten - aber nicht zu kurz!

Denn diese koennten wir spaeter noch einmal benoetigen, z.B. falls sich ein Knoten loest oder die Waage korrigiert werden muss.

Ich empfehle die Schnuere mindestens 3cm ueberstehen zu lassen.

Schritt 21

Schritt 21

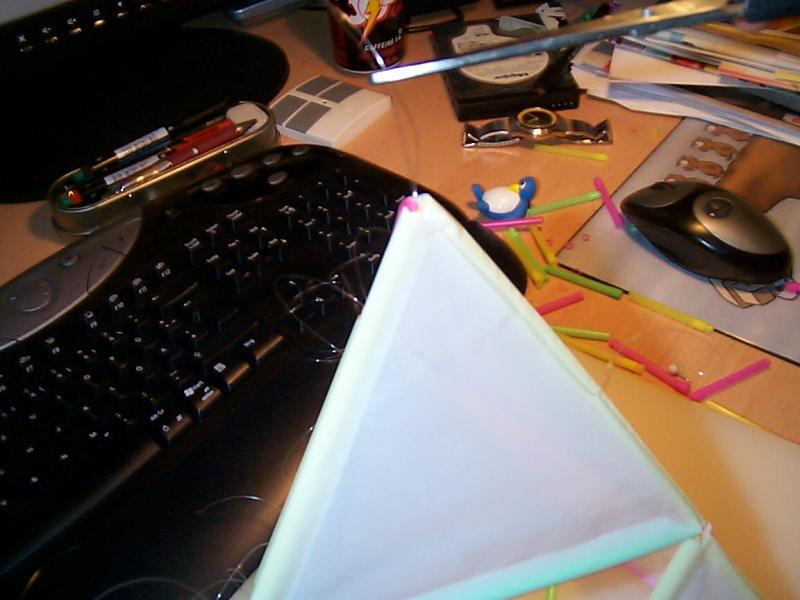

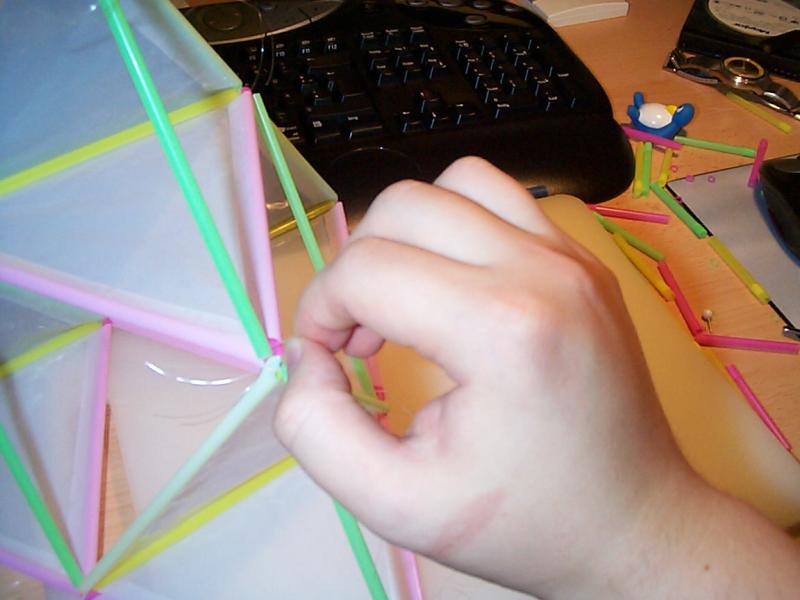

Da wir die Schnurenden schon nicht komplett entfernen duerfen, koennen wir sie dennoch verstecken:

Sie lassen sich gut in die Strohhalme hineinstecken. Sollte man sie noch einmal brauchen, kann man sie z.B. mit einer Nadel wieder herausfischen.

Fertig!

Schritt 22

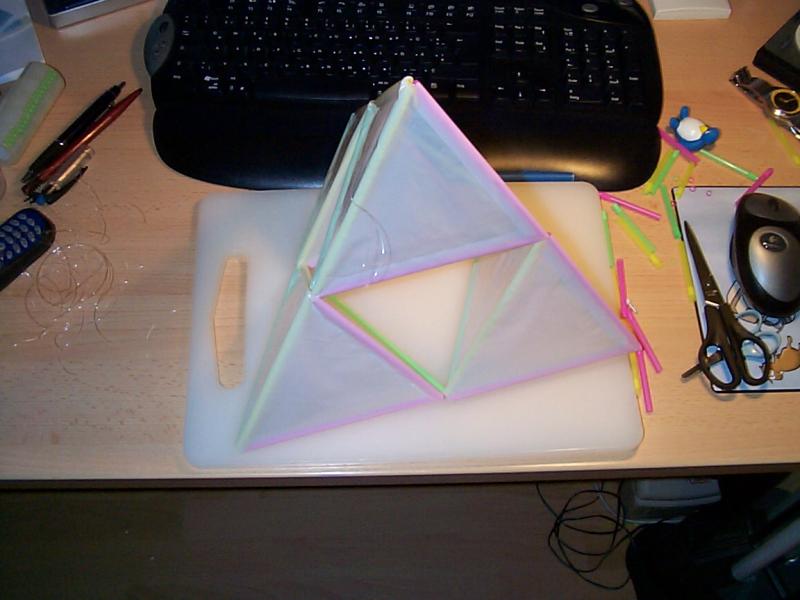

So sieht nun unser fertiger Drachen aus. Jetzt heisst es: Schnur dran und los! ;)

Steigen lassen

Mindestens 20m Schnur sollte man dem Drachen geben. Zum Start benoetigt man uebrigens nicht wie bei den meisten anderen Modellen eine zweite Person oder mehrere Anlaeufe. Man stellt den Drachen einfach auf den Boden, sodass die Spitze nach oben zeigt und die bespannten Flaechen zum Wind zeigen. Dann lediglich leicht (d.h. nicht ruckartig) an der Schnur ziehen, sodass der Drachen aufsteigt, bis er hoch genug ist, dass der Wind ihn traegt.
